Nazwa marki: | Hiner-pack |
Numer modelu: | Pudełko na wafle |
MOQ: | 50 sztuk (do negocjacji) |
Cena £: | $8.5~12/Set |
Czas dostawy: | 1 ~ 2 tygodnie |
Warunki płatności: | T/T |
Opis

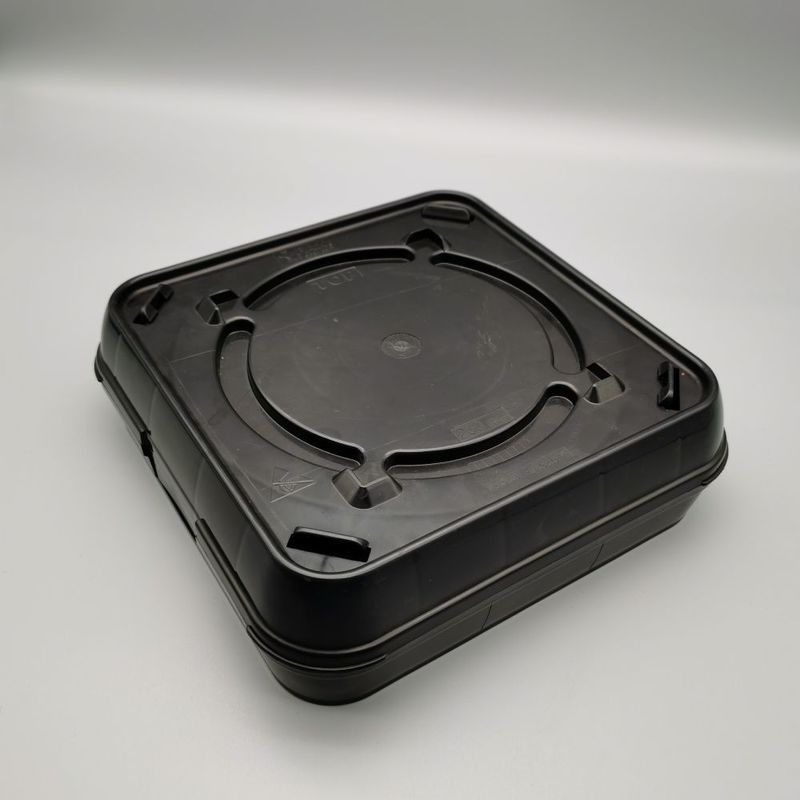

• Horyzontalne pudełko do płytek z wieloma płytkami to rozwiązanie opakowaniowe zaprojektowane specjalnie do transportu i przechowywania płytek w przemyśle półprzewodnikowym.
• Konstrukcja jest zgodna z automatycznym interfejsem urządzeń procesowych.
• Wafer Stack Box, antystatyczna konstrukcja, służąca do ochrony transportu i tymczasowego przechowywania płytek, może być układana w stos dla łatwego przechowywania.używając papieru antystatycznego i separacji gąbkami (dodatkowa cena), głównie do przechowywania płytek rozrzedzania.
1. umożliwiają bezpieczną ochronę i transport gotowych płytek o pełnej, cienkiej lub ultracienkiej grubości;
2Zapewnienie rozwiązań o wysokiej czystości dla rygorystycznych wymagań przemysłu półprzewodników;
3. Wafer Shippers i Film Frame Shippers są kompatybilne z dzisiejszym zautomatyzowanym sprzętem do obróbki płytek i umożliwiają bezpieczny i niezawodny transport płytek;
4.Zapewnia niezawodną ochronę o wysokiej czystości przy niskiej zawartości materiałów nieorganicznych i niskiej produkcji cząstek do transportu i przechowywania podłoża płytek;
Materiał pozycji | PP |
OEM i ODM | Tak, tak. |
Kolor przedmiotu | Można je dostosować |
Cechy | Trwałe, wielokrotne, przyjazne dla środowiska, biodegradowalne |
Próbka | A. Bezpłatne próbki: wybierane z istniejących produktów. |
B. Niestandardowe próbki według projektu / zapotrzebowania | |
Opakowanie | Karton lub na życzenie klienta |
Czas dostawy | Zwykle 1-2 tygodnie, zależy od ilości zamówienia |
Zastosowanie
• Produkcja urządzeń optoelektronicznych
Produkcja ogniw fotowoltaicznych i diod LED: wykorzystywane do transportu i przechowywania materiałów fotowoltaicznych w celu ochrony płytek przed uszkodzeniem.
• Środowisko pomieszczeń czystego
Stosowanie w pomieszczeniach czystej: nadaje się do stosowania w pomieszczeniach czystej w celu zmniejszenia ryzyka zanieczyszczenia i zanieczyszczenia cząstek stałych.
• Produkcja półprzewodników
Przetwarzanie płytek: zapewnienie bezpiecznego przechowywania i transportu podczas produkcji i przetwarzania płytek w celu zapewnienia jakości produktu.
Usługa
• Oferujemy Klientowi całkowite rozwiązanie ESD, wiele innych powiązanych produktów dostępnych w razie potrzeby.
• OEM jest mile widziany lub projektowany na życzenie klienta.
• Najlepsze i profesjonalne usługi sprzedaży.
• Szczera, ale konkurencyjna cena i gwarancja jakości.
Częste pytania
Q1: Czy jesteś producentem lub firmą handlową?
A1:Jesteśmy 100% producentem specjalizującym się w opakowaniach od ponad 10 lat z powierzchnią warsztatu 1500 metrów kwadratowych, zlokalizowanym w Shenzhen China.
P2: Czy możesz pomóc w projekcie?
A2:Tak, możemy zaakceptować Twoje dostosowanie i zrobić opakowanie dla Ciebie zgodnie z Twoimi wymaganiami.
P3: Jak mogę uzyskać cytat na zamówione produkty?
A3:Poinformuj nas o wielkości IC lub grubości komponentów, a następnie możemy zrobić dla Ciebie cytat.
P4: Czy mogę dostać próbki przed złożeniem zamówienia hurtowego?
A4:Tak, opłata za próbkę w magazynie może zostać wysłana, ale opłata za wysyłkę powinna zostać opłacona przez siebie.
P5: Czy mógłbyś umieścić moje logo na naszym produkcie?
Tak, możemy umieścić swoje logo w naszym produkcie, pokaż nam swoje logo najpierw proszę.
